前言

      在工業控制領域，電源降壓模塊是最容易被忽視、卻最容易讓項目翻車的核心環節之一。看起來只是把高壓轉換成低壓，實際上牽扯的是：EMC 超標、電壓漂移、高低溫宕機、現場抗干擾、設備長期可靠性。

      這篇文章，將結合工業控制現場工況，介紹降壓轉換器的選型邏輯，帶大家看懂YX5423 如何精準匹配工業控制的供電需求，從根源上避開項目坑。

電源模塊在工業現場可能會踩的“雷”

?  電網波動導致輸出電壓不穩，PLC / 傳感器頻繁死機

?  輸出紋波大，電壓不穩定，導致敏感元器件工作異常

?  工業現場強干擾，EMC 測試通不過，設備誤動作

?  高低溫工況下性能衰減，低溫啟動失敗、高溫下熱失控

?  負載突變時電壓垮掉，執行器響應異常

?  無完善保護，現場短路燒毀模塊，牽連整線設備

?  外圍器件復雜，PCB 布局繁瑣，增加設計與生產成本

1、YX5423的核心優勢：超寬壓輸入，從容應對復雜場景

工業現場可獲取的供電電壓多為12V

/24V，產線還存在電網波動，而 PLC、傳感器、繼電器、小型執行器等核心器件的工作電壓多為 5V/3.3V。而 YX5423 恰好精準匹配：4.4~40V 超寬輸入，完美覆蓋工業 12V/24V 供電及電網波動，最大承受電壓（VIN）：42V（絕對最大額定值）。簡化了您多種輸入電源的兼容性設計，減少了物料

種類和認證難度。

2、YX5423的核心優勢：3A持續電流，穩定驅動核心負載

為系統“心臟”——無論是高性能處理器、還是復雜的傳感器模組及通信模塊——持續供應穩定而充沛的“血液”，是其高效運轉的基礎。

 ? 持續輸出電流：3A?，為多數核心設備提供充足的功率保障。?

 ? 峰值限流點：4.2A?，在負載瞬間大電流需求時，提供有效的緩沖余量，防止芯片異常觸發OCP。

 ? 寬電壓大功率輸出：輸出功率可以高達30W以上

  尺寸：50mm*50mm

  層數：雙層

  材質：FR-4

  銅厚：1盎司

3、YX5423的核心優勢：高效集成，解放設計空間與效率焦慮?

在追求小型化、低功耗的今天，效率與面積同等重要。

? 高效率同步方案?：集成了上下管MOSFET，上管導通電阻典型值僅?125mΩ?，下管僅?95mΩ?。實測數據顯示，當VIN=12V、VOUT=5V時，可在很寬的負載范圍內保持超過?90%? 的效率，大幅降低了因發熱帶來的散熱負擔和性能隱患。

? 500kHz固定頻率?：既確保了開關紋波特性的可預測性，也便于EMI設計；同時允許使用尺寸較小和成本更具優勢的電感與電容，使得整體方案極其緊湊，配合其?ESOP8封裝?，為高密度PCB設計提供了可能。

4、YX5423的核心優勢：全面內置保護，賦予系統“安全感”?

 可靠的系統不能僅靠優秀性能，必須有周全的保護機制。

?打嗝模式的短路保護?：當輸出短路時，芯片進入“保護-關閉-重啟”的“打嗝”循環，避免了無限流狀態下的熱應力損壞，在故障解除后可自恢復。

?過溫保護（OTP）?：當結溫超過?155°C?閾值時，芯片自動關閉；溫度降低約20°C?后自恢復。這為系統在惡劣散熱環境下的連續安全工作提供了終極保障。

?內置過流保護?：與限流點相配合，防止過載。

?內置軟啟動?：有效抑制啟動時的浪涌電流，避免了啟動瞬間對電源的沖擊和對后級負載的損害。

5、YX5423的核心優勢：外圍簡潔，設計友好

YX5423的高度集成化，將一個完整的降壓電源設計簡化為一個“填空題”。   典型電路圖中，僅需?輸入電容（C1A,C1B）、輸出電容（C2A，C2B）、電感（L1）、自舉電容（C3）? 以及負責設定輸出電壓的?反饋電阻（R1, R2）?。

6、典型應用場景：扎根工業的每一處“心臟”與“脈絡

? 工業主控制器：PLC主控板、PAC模塊、工業網關核心供電

YX5423解決了什么？?提供5V/3.3V的CPU內核電源，為控制“大腦”提供絕對穩定的血液。? 寬輸入適應24V工業電源；3A電流確保多核處理器和多路通信高速運行時能源充足；高效率保證溫升極低，避免主控在高溫箱中降頻或死機。

? 分布式I/O模塊?：遠程I/O、模擬量/數字量采集模塊、電機驅動接口板供電

YX5423解決了什么？?為大量傳感器變送器、隔離電路、通信接口提供本地化的純凈電源。? 在多塵或振動環境中，芯片高可靠性與集成化設計提供了比分立方案更強的環境適應性。

?  機器視覺與讀碼器?：工業相機、掃碼槍、高亮度光源控制器

YX5423解決了什么？?為傳感器和光源提供穩定低壓，精度至關重要。? YX5423的精準反饋電壓和低紋波輸出，能確保相機CMOS傳感器和光源LED獲得無噪聲干擾的供電，避免圖像噪點或條碼誤讀。

? 工業網絡與通信?：交換機、協議轉換器、無線AP/路由器的板載電源

YX5423解決了什么？?為通信模塊的射頻、主控、PHY芯片供電。? 芯片的開關噪聲頻譜固定（500kHz），便于工程師設計有效的濾波和屏蔽方案，確保電源噪聲不影響通信質量，避免系統“失聯”或誤碼率升高。

? 新能源與智能電網?：BMS管理單元、儲能變流器（PCS）控制器、智能電表

YX5423解決了什么？?在復雜的電力電子噪聲環境中守護“邏輯內核”。? 應對新能源系統特有的寬電壓輸入范圍和強電磁干擾，提供高可靠的內置保護（OTP， OCP，SCP），確保“能量大腦”在極端工況下不失智。

7、YX5423實際測試數據：

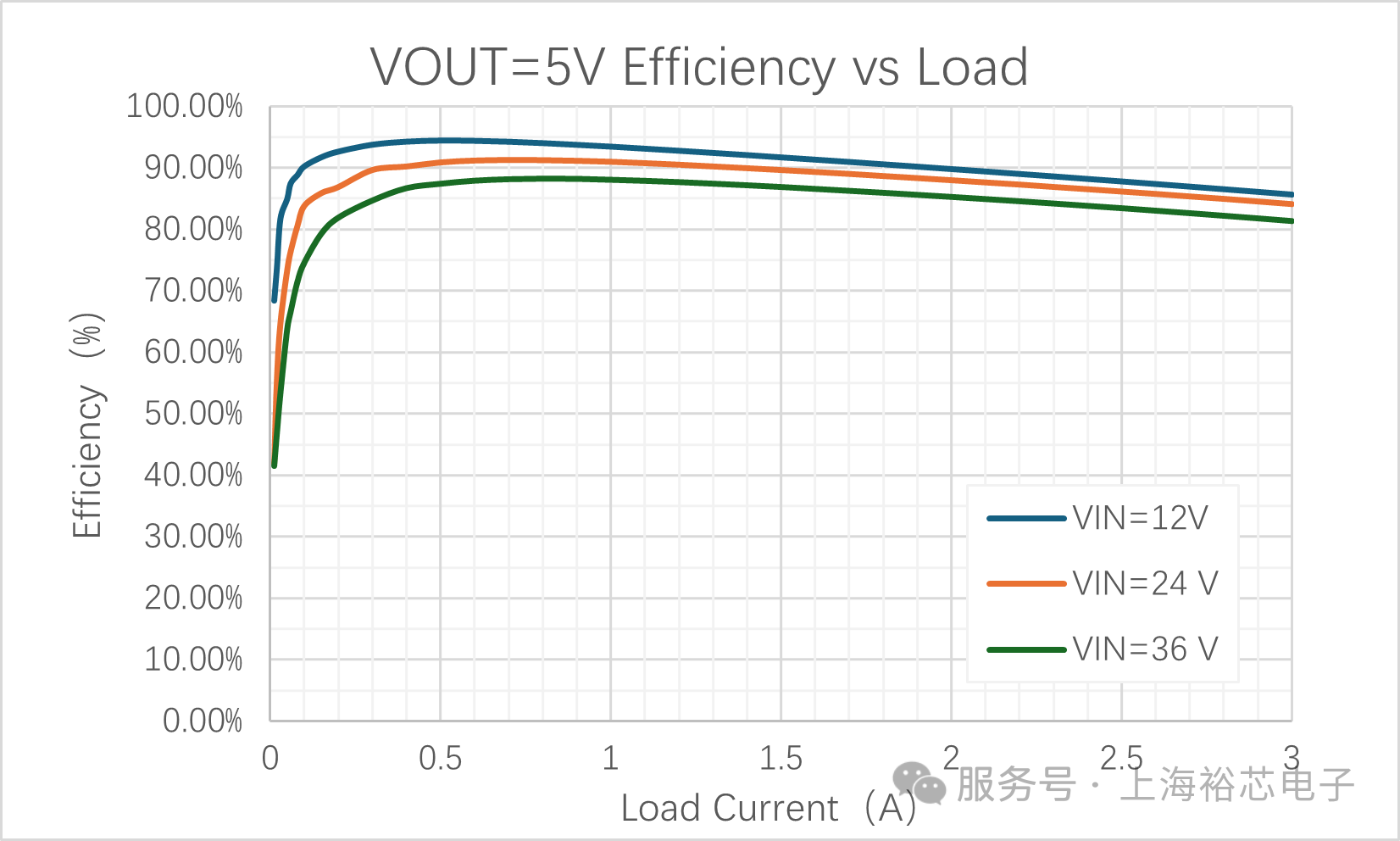

輸出效率曲線

限流點vs 輸入電壓

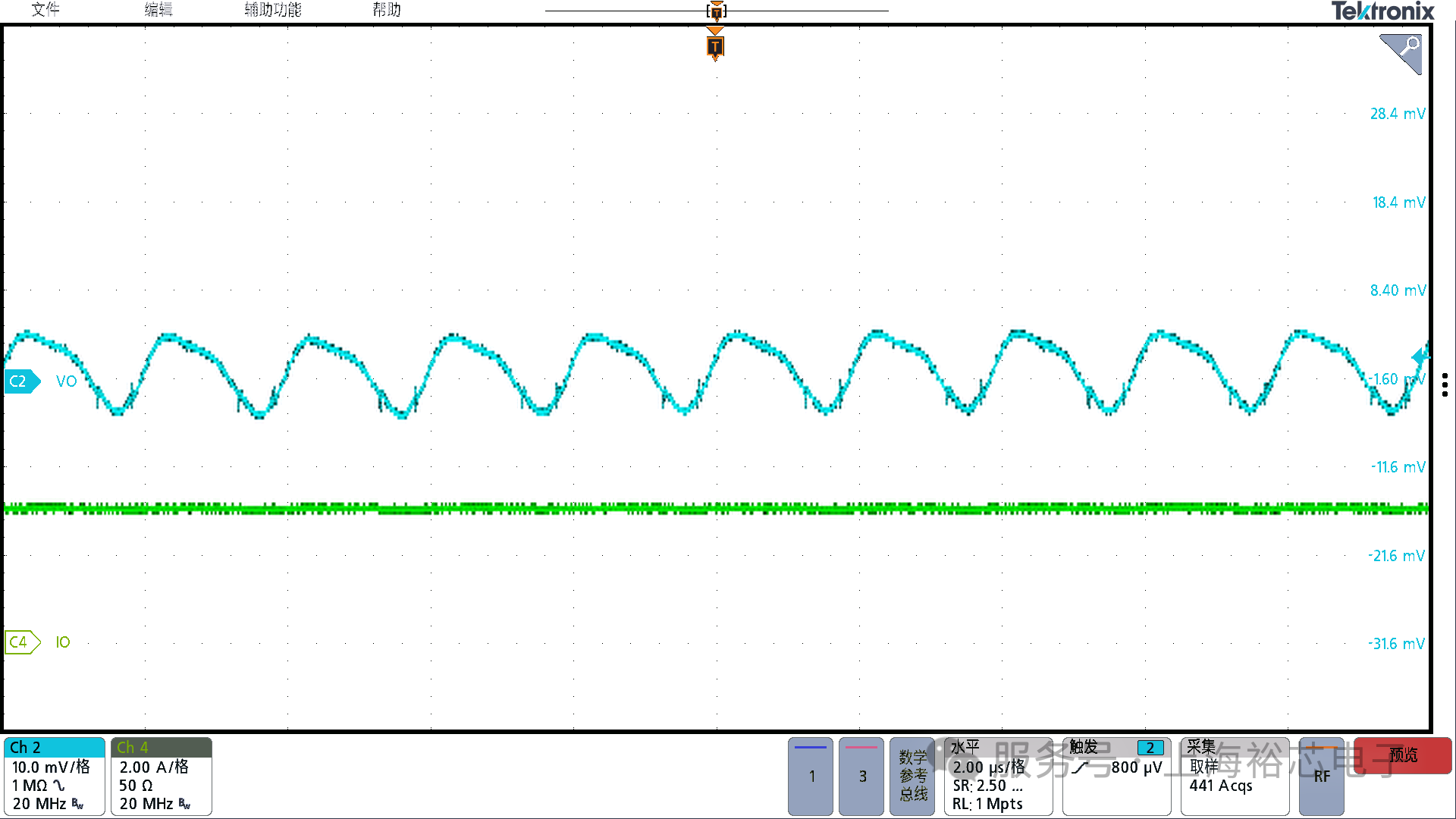

輸出紋波

VIN=24V, VOUT=5V, IOUT=3A VOUT_AC=9.2mV

Load transient

VIN=24V, VOUT=5V, IOUT=0~3A  Undershoot=186mV, Overshoot=170mV

輸出短路保護

VIN=24V,VOUT=5V, IOUT=0A,

過溫保護

VIN=24V,VOUT=5V, IOUT=2A

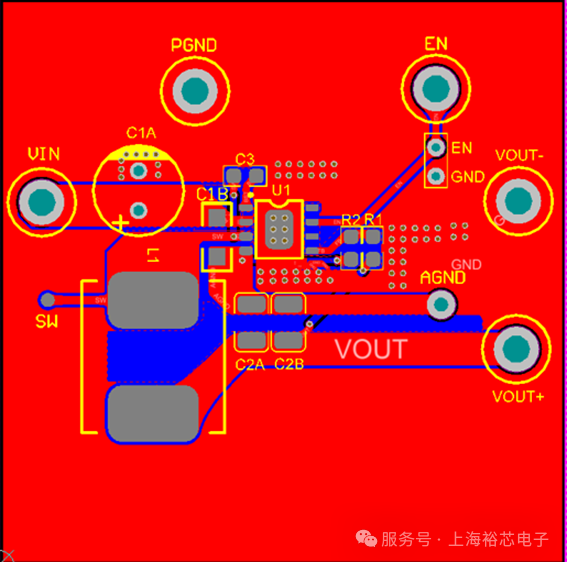

8、“好芯片”也怕“爛布線”?PCB布局建議：

? 輸入電容 CIN 盡量靠近 VIN 和 GND 引腳—— 減少開關尖峰，降低回路噪

? 最大化 GND 引腳的 PCB 銅面積，優先采用接地平面—— 提升散熱性能與抗干擾能力

? SW 開關節點走線盡量短、窄，避免大面積鋪銅—— 降低 EMI 干擾，減少輻射噪聲

? 反饋電阻 R1、R2 及 FB 引腳跡線遠離 SW 網絡—— 避免噪聲耦合，保證電壓采樣精度

? 輸出電容 COUT 靠近 GND 和 SW 引腳放置—— 減小輸出紋波，提升負載響應速度

? EN 引腳如需懸空，禁止長距離布線，建議對 GND 加 100nF 電容—— 穩定使能狀態，防止誤觸發
