告別多顆雜亂，五通道車規PMIC

2026-04-27

分享至

智能汽車的“能源之腦”

什么是PMIC？

PMIC (Power Management Integrated Circuit, 電源管理集成電路)，是設備的“能源中樞”。它并非單一功能的穩壓器，而是一個集電壓轉換、多路輸出管理、上電時序控制與故障保護于一體的微型電源大腦。

從手機快充到筆記本適配器，從汽車電源系統到物聯網傳感器，PMIC的身影無處不在。它將傳統分立元件方案高度集成，讓系統更簡潔、更高效、更可靠。

市場趨勢：車載攝像頭的“算力覺醒”呼喚更強PMIC

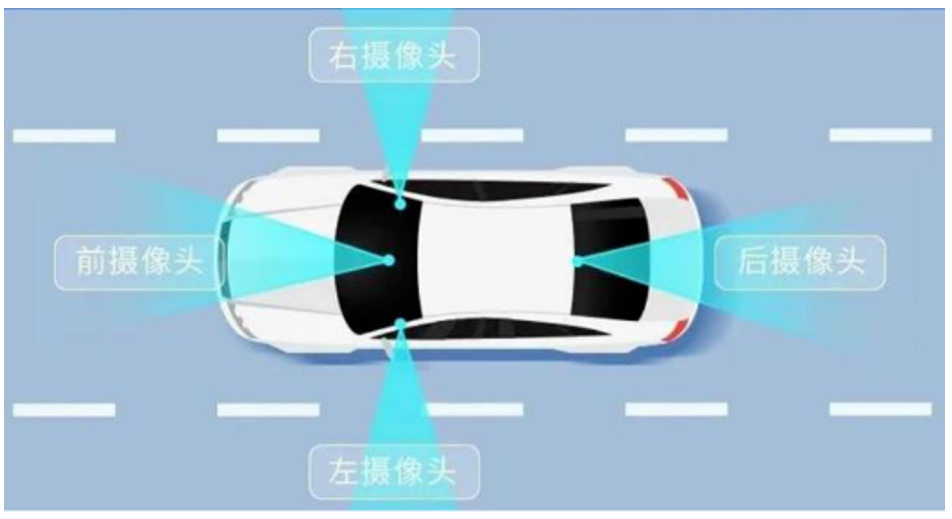

隨著智能駕駛與座艙監控的普及，當環視、前視、駕駛員監控(DMS)、電子后視鏡成為標配，每顆攝像頭模組都成為一個獨立的“視覺單元”，對電源管理提出了前所未有的挑戰：

更多路輸出：傳感器、處理器、SerDes，每顆都需要獨立供電。
更小空間：攝像頭模組日益微型化，容不下多顆分立芯片。
更低EMI：多路高頻開關電源共存，電磁干擾控制成為難題。

市場急需一顆“更懂視覺”的PMIC。

—— AMQ2800B 正是為這類應用量身打造的電源管理芯片。

核心產品：AMQ2800B——四路DCDC，一步到位

市面上主流方案多為“3路DCDC+1路LDO”，在應用于攝像頭方案時，往往還需額外外掛一顆DCDC來輸出核心電壓。

AMQ2800B是一款高度集成的車規級電源管理芯片(PMIC)，內置：

4路降壓轉換器(Buck)
1路高PSRR低壓差穩壓器(LDO)

不僅省去外置芯片，更節省了PCB空間、降低了BOM成本與采購管理成本，真正實現 “一顆芯片，全套解決”。

這一“4+1”高集成方案，專為汽車攝像頭模組量身打造，廣泛適用于：

環視攝像頭
前視/后視攝像頭
行車記錄儀
駕駛員監控系統（DMS）
座艙監控攝像頭
電子后視鏡

車規硬核打底 AEC-Q100+FMEA，扛住車載嚴苛環境

車載電子設備的第一準則是安全與可靠，AMQ2800B從設計源頭就嚴格遵循車規標準，徹底打消主機廠與供應商的可靠性顧慮。

頂級車規認證，寬溫穩定運行

AMQ2800B 通過AEC-Q100 Grade 1車規認證，工作溫度覆蓋-40℃~+125℃，結溫耐受最高達150℃，無論寒冬極凍還是盛夏機艙高溫，都能保持性能穩定，完全滿足前裝車載設備的環境要求。

FMEA 合規設計，全場景防失效

芯片引腳布局、內部保護機制均按照失效模式與影響分析(FMEA)規范設計，從電路層面規避短路、過流、過壓等失效風險，適配車載復雜電氣環境。

功能解碼

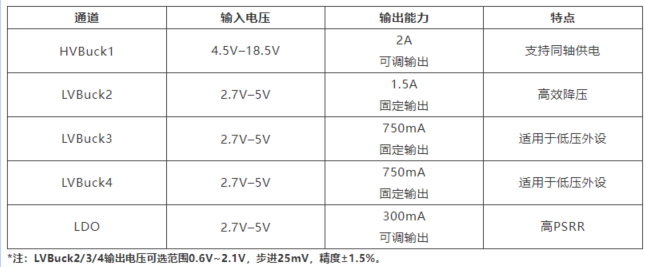

五路“能量專線”各司其職

AMQ2800B完美支持同軸供電(PoC)方案。HVBuck1直接從同軸線纜取電(最高18.5V)，降壓后為后級Buck和LDO供電，一氣呵成。

(說明：BUCK234及LDO由BUCK1輸出供電，用戶也可選擇由PVD234進行外部供電)

特性指標

1 工作方式：峰值電流模式。

2 擴頻技術：固定開關頻率 2.1MHz，搭配 ±6% 擴頻幅度，將集中的開關頻率能量分散到更寬頻段，避免尖峰干擾，從源頭降低輻射噪聲。

3 保護功能：

· OVP、OCP、SCP、UVP、OTP

—— 故障鎖死（LATCH OFF），需重啟，確保極端情況下的絕對安全；

· UVLO

—— 可恢復，電壓回升后自動退出鎖定。專為汽車啟停場景優化：啟動瞬間電壓跌落不鎖死，電壓回升即自恢復，避免攝像頭系統掉電黑屏；

4 時序控制：支持10種上電時序配置，完美匹配不同SoC/Sensor的啟動要求。

5 LDO性能：PSRR高達60dB@100kHz / 40dB@1MHz，對電源噪聲“零容忍”。

6 封裝：采用QFN3.5×3.5-20L超小封裝，完美適配車載攝像頭狹小的內部空間，不占用結構尺寸。

核心亮點深解析

1?? 靈活至上：10種上電時序任意選

不同品牌的 CIS、ISP、Serializer，對上電時序和輸出電壓有專屬要求，一旦時序錯亂、電壓不匹配，極易導致芯片損壞或工作異常。

AMQ2800B 提供極致靈活性上電時序，，輕松適配海康、富瀚等主流車載成像平臺，可應對不同平臺對電源啟動順序的苛刻要求。

通過SEQ引腳外接不同電阻，即可在10種預定義上電時序中自由選擇。

注意：SEQ引腳不允許懸空。

*更多時序應用推薦點可見產品手冊。

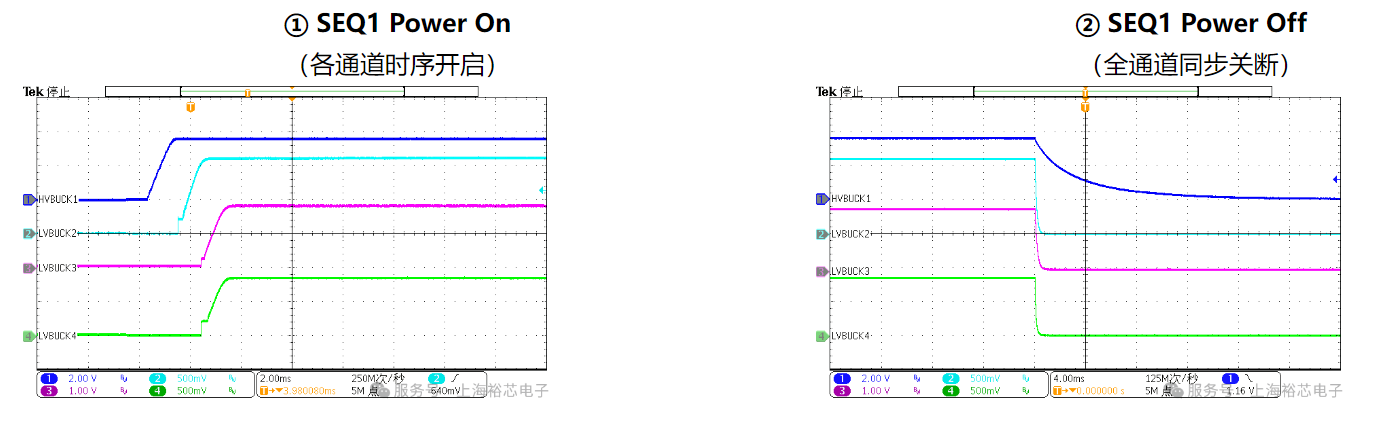

AMQ2800B的SEQ1時序示例

【SEQ1波形示例】

Conditions: VIN = 12V, VOUT_HV1=3.6V，VOUT_LV2=1.2V，VOUT_LV3=1.8V，VOUT_LV4=0.85V，VOUT_LDO=3.3V。

CH1:VHVBUCK1; CH2: VLVBUCK2; CH3: VLVBUCK3; CH4: VLVBUCK4

2?? 靈活可調：LDO輸出電壓10檔可選

通過RSET引腳外接電阻，可精確配置LDO輸出電壓，靈活適配不同傳感器的模擬供電需求。

*更多時序應用推薦點可見產品手冊。

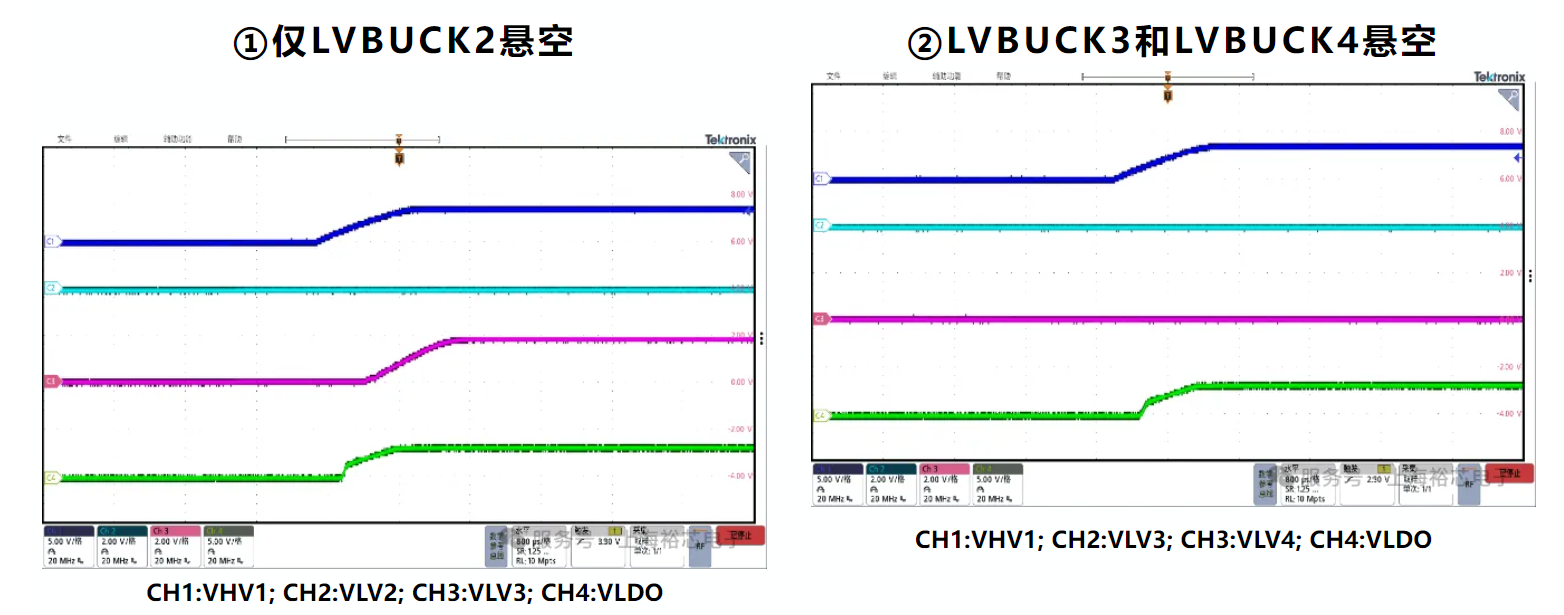

3?? 降本增效：未使用通道可懸空

未使用的低壓Buck通道（LV2/3/4），其SW引腳可以直接懸空，無需外接電感電容。芯片上電時會自動檢測并屏蔽該通道故障。

這意味著什么？

您可以將AMQ2800B作為 “3+1” 甚至 “2+1” 通道的芯片來使用。
BOM成本更低、PCB布局更靈活、物料管理更簡單。

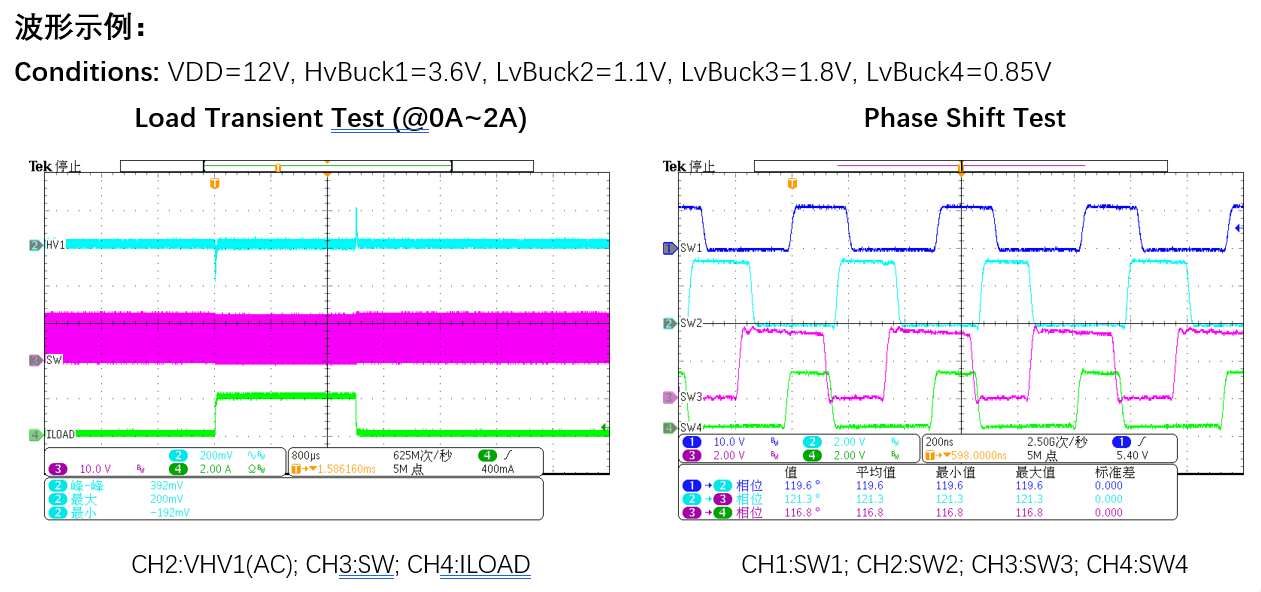

波形示例：

Conditions: VDD=12V, HvBuck1=3.6V, LvBuck2=1.1V, LvBuck3=1.8V, LvBuck4=0.85V

4?? 安靜高效：卓越的紋波與EMI性能

高效率轉換：峰值效率高達90%以上，減少發熱，提升系統可靠性
快速瞬態響應：輕松應對負載劇烈波動，輸出電壓保持穩定。
展頻技術：固定開關頻率 2.1MHz，搭配 ±6% 擴頻幅度，將開關頻率能量分散，進一步降低峰值輻射。
移相技術：四路Buck的開關時鐘錯開，避免能量集中，從源頭降低EMI。

5?? PG功能：電源狀態實時監控

AMQ2800B 內置PG開漏指示引腳，實時監測5路輸出狀態：

上電成功：當所有輸出電壓均上升至目標值的90%以上，并穩定持續10ms后，PG引腳內部MOS管關斷，外部上拉電阻將電平拉高，輸出電源正常信號；
異常報警：當任意一路輸出發生欠壓（UVP）、過壓（OVP）、過流（OCP）、短路（SCP）或過溫(OTP)時，PG引腳立即拉低，輸出故障報警信號，方便系統快速定位問題；

應用價值：系統主控（SoC/MCU）可通過PG引腳判斷PMIC是否就緒，再決定是否啟動攝像頭圖像采集，避免在電源不穩狀態下工作導致的異常。同時可以監測各輸出路徑是否正常工作。
