【YX6016系列】LED Driver——顯示屏的“管家”
如果把一塊屏幕比作一套房子,LED 是“燈泡”,電池是“供電局”,那 LED 驅動芯片就是這屋里的“管家”。
燈泡亮了暗了,管家得調;
供電電壓忽高忽低,管家得穩;
屋里太熱、電流太大、燈泡損壞,管家還得第一時間跳閘保安全。
本文,我們就以 YX6016和YX6016N 為例,聊聊這個顯示屏背后的“管家”,到底該怎么選、怎么用。
1.LED Driver市場應用痛點
? 傳統模擬調光,方式落后,控制繁瑣
? 調光深度不夠,低亮應用受限
? 調光頻率不可調,系統耦合風險
恒流精度差,亮度一致性翻車
? 溫漂控制不好,亮度隨溫度飄
2. 管家身份——產品介紹
YX6016典型應用圖

【管家技能】
輸入電壓范圍:2.85V~5V;
? 輸出電壓范圍:單串3~12燈珠 (9~36V)
? 支持 100Hz ~ 200KHz 的超寬 PWM 調頻范圍
? 支持 0.3%的極低PWM調光占空比
? FB參考電壓:0.2V
? 開關頻率:1MHz
? 最大限流:1.8A
? 驅能力:10串4并 / 8串5并
(VIN=3.6V,ILED總=100mA)
? OVP鎖死-YX6016N、OVP箝位-YX6016

3. 給LED配“管家”,別只雇“保安”—— 聊聊限流電阻和驅動芯片的區別
?選擇限流電阻(即電阻串LED)會有什么影響:
①一個電阻僅可限定一個固定電流 → 調光亮需要不停的換電阻
②電阻溫漂大,壓降受溫漂影響大 → 無法滿足電流精度——LED亮度不穩
③當負載過大時,串接的電阻需選擇更大功率 → 體積大、成本較高、效率低、發熱大
? Led Driver 可通過FB腳位控制調負載,且精度高、溫漂極小、無需大體積采樣電阻,應用方便。
技能展示
YX6016系列LED輸出電流可通過FB引腳 + 外部電阻RFB設置精確電流。

亮度電流設置公式如下:ILED = VFB / RFB
其中,VFB參考電壓為0.2V(以產品手冊為準),RFB是FB腳接地的采樣電阻(推薦使用10Ω)。
【關鍵指標】FB電壓溫漂越小,越可滿足高電流精度需求。

YX6016的FB溫度特性曲線
4. 管家得會“搭梯子” —— 為什么便攜屏顯要用升壓架構
單個燈珠導通壓降為3V,常見的輸出單串燈珠為3 ~10個,故,所需的輸出電壓約9~30V,而,手持式數碼應用大多使用單節鋰電供電,工作電壓約3~4.2V,因此,在輸出需求高于輸入時,使用升壓架構的IC是數碼屏顯的最好選擇。
5. 管家手里的“遙控器” —— PWM調光
傳統的FB模擬調光:
需在FB引腳到LED串接電阻
需上拉電阻到源
每次調光需通過計算改變源電壓or電阻
外圍元件過多
調光控制繁瑣
PWM調光:
為了控制LED的亮度,YX6016通過在EN引腳上施加PWM信號,由信號的占空比(duty)進行PWM調光控制,調光頻率從100Hz到200KHz。
LED的平均電流與PWM信號占空比成正比。
不同占空比下的電流計算公式如下:
ILED = PWM_duty * ( VFB / RFB )
【PWM調光應用優勢】
調光控制簡單——PWM加方波信號控制占空比即可調光。
效率高——開關器件工作在飽和區,損耗小
亮度穩定——始終工作在額定電流值
調光更深——可實現0.3%甚至更低亮度
無頻閃——合理的調光頻率,100Hz到200KHz
超低調光電流示例
YX6016系列支持0.3%/100Hz,實現微亮無閃爍
條件設置RFB=10Ω,VFB/RFB=20mA
CH1:PWM CH2:VOUT CH3:VSW CH4:IO
● PWM_duty=0.3%,PWM_F=100Hz,ILED=0.3%*0.2V/10Ω≈60μA

6. 管家的“看家本領”——YX6016的四重安全防線
YX6016系列 內置了四道保護:

波形示例
1. 輸出過壓保護(OVP)
YX6016觸發OVP后,VOUT被控制在38V以下
CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

YX6016N觸發OVP后,輸出關斷
CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

2.輸入欠壓保護(UVLO)
VIN降至2.6V左右,芯片停止工作,觸發欠壓保護
CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

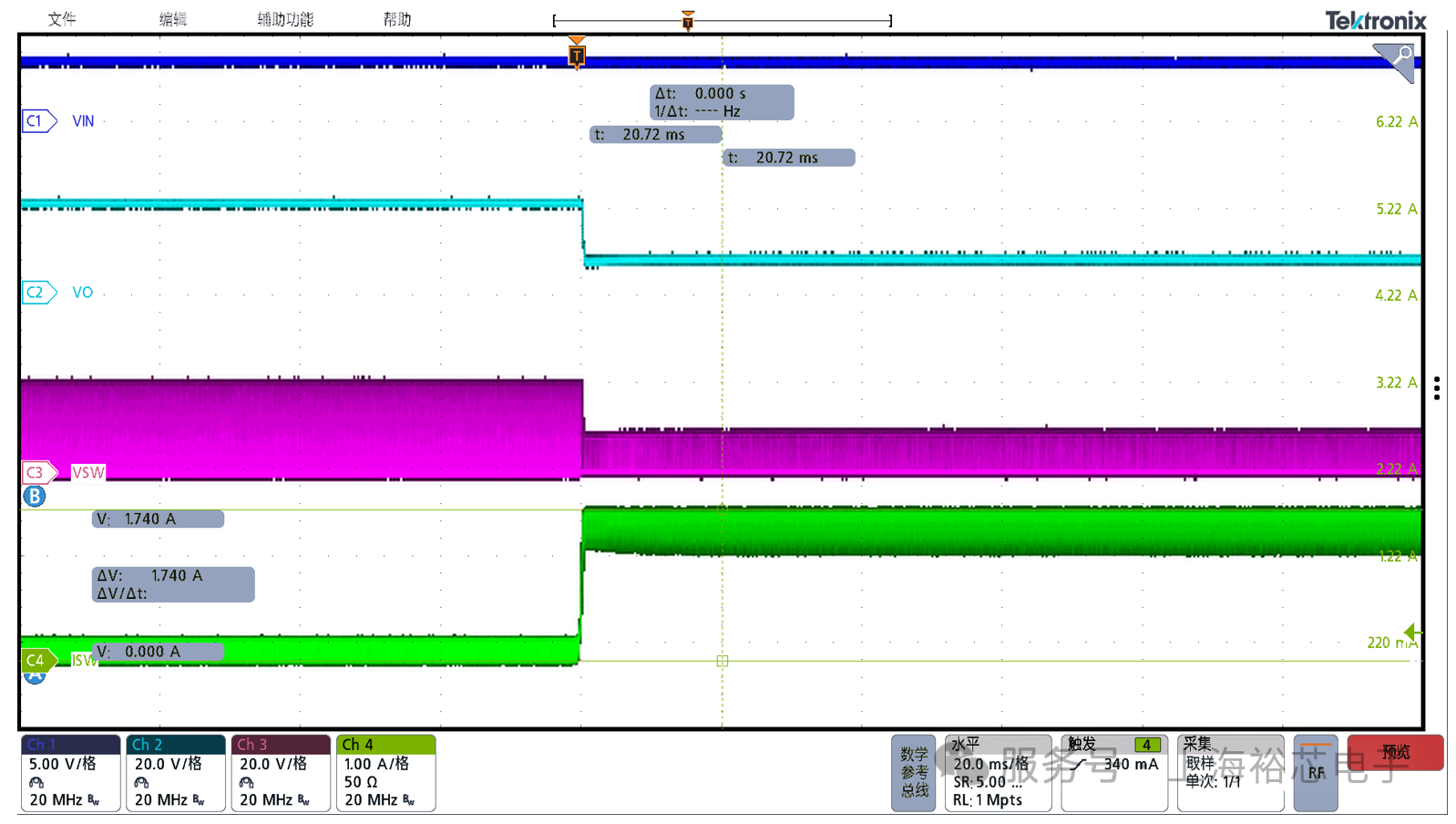

3.過流保護(OCP)
超載時電感電流聚升,觸發過流保護,限制在1.8A左右
CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

4.過溫保護(OTP)
結溫>150℃時,觸發過溫保護,停止工作;降溫15℃后開關(SW)開啟,恢復工作
CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

7. 好管家也得有好戶型——聊聊Layout的布局門道
芯片選對了只成功了一半,PCB布局錯了,再好的方案也白搭。

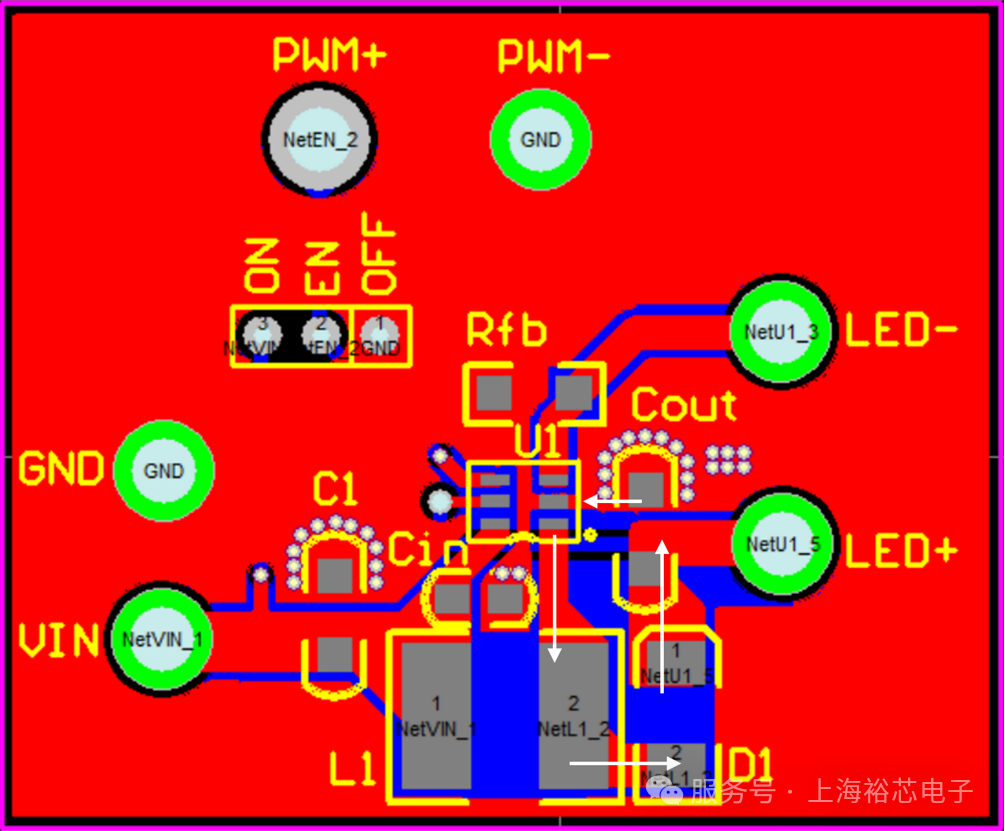

YX6016的典型PCB布局示意

? 輸入 / 輸出電容盡量靠近 IC
—— 良好的紋波
? SW 節點走線盡量短、寬,避免SW大面積鋪銅,避免直角
—— 裕度充足的 EMI
? 反饋電阻靠近 FB 引腳
—— 穩定的電流
? GND加寬,合理鋪銅
—— 良好的散熱
? EN跳線接VIN滿調光恒流工作;EN接PWM信號調光工作
—— 便捷的模式選擇
布局的本質:把“理想”鋪進PCB
芯片選型是定方向,Layout才是把方向落地。再聰明的“管家”(YX6016),也得有個好“戶型”(PCB布局)才能施展拳腳。
電容擺放不合理,紋波可能翻一倍;
反饋走線繞個彎,電流精度全白費;
SW走線圖省事,EMI讓你慢慢改。
總結
YX6016 這位“管家”,把該做的事都做到了位:
有效——PWM調光取代FB模擬調光,調得準、控得穩
安全——四重保護守底線,過壓、過流、欠壓、過熱全擋住
穩定——0.3%極低調光比,100Hz起調頻率,無懼閃頻,無畏抖動
LED Driver 是屏顯的心臟,平時你感受不到它的存在,但它把每顆 LED 的亮度、每個工況的穩定、每個極端場景的安全,都安排得明明白白。
這,才是量產項目最需要的“安全感”。
YX6016系列目前已大范圍適用于手機、平板、車載等LED應用中。
如果你的下一個項目正在選型,這款“可靠負責”的管家,值得一試。
